نموذج البيانات المنطقي: تمارين

المعرفة لا قيمة لها ما لم تضعها موضع التطبيق. —Anton Chekhov

تمنحك التمارين أدناه فرصة التدريب على إنشاء نماذج البيانات المنطقية (logical data models). وللتمارين المختلفة نقدّم دائمًا نموذج حل.

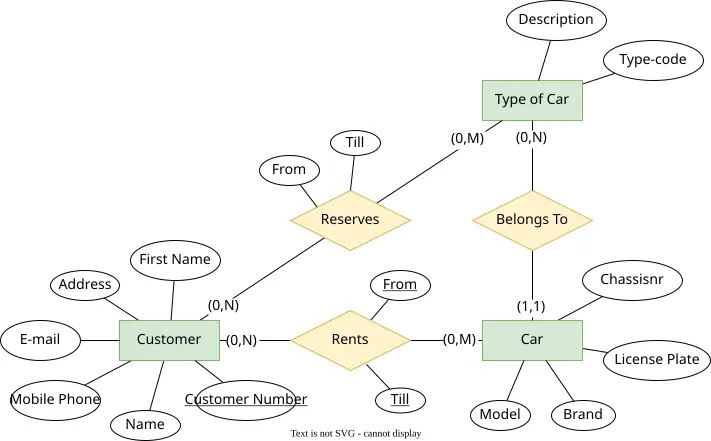

تمرين 1: تأجير السيارات

حوّل نموذج البيانات المفاهيمي التالي (conceptual data model) إلى نموذج بيانات منطقي وفق نموذج البيانات العلائقية. واستخدم draw.io.

الحل

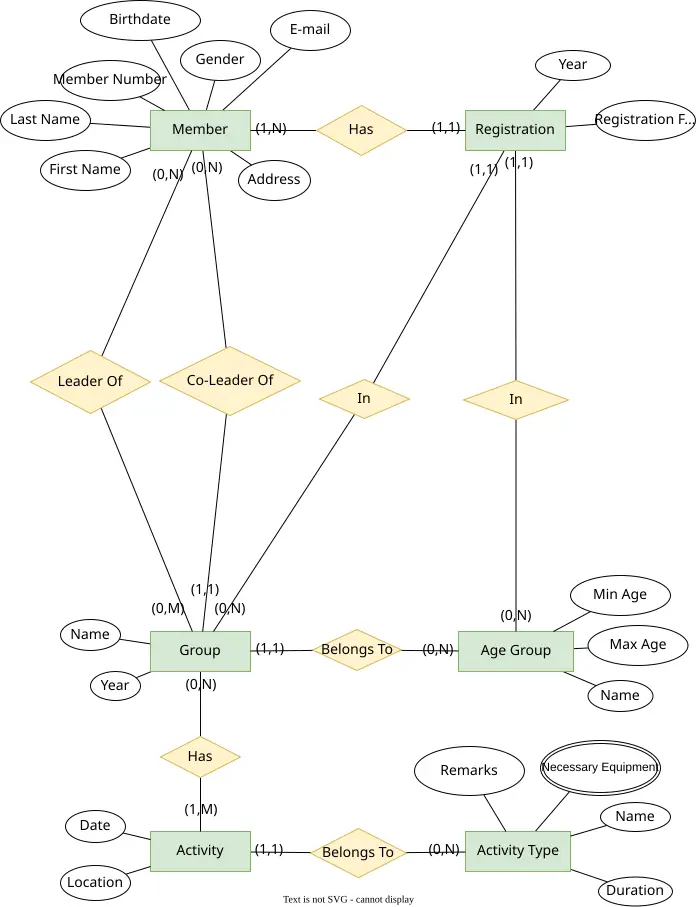

تمرين 2: جمعية الشباب

حوّل نموذج البيانات المفاهيمي التالي إلى نموذج بيانات منطقي وفق نموذج البيانات العلائقية. واستخدم draw.io.

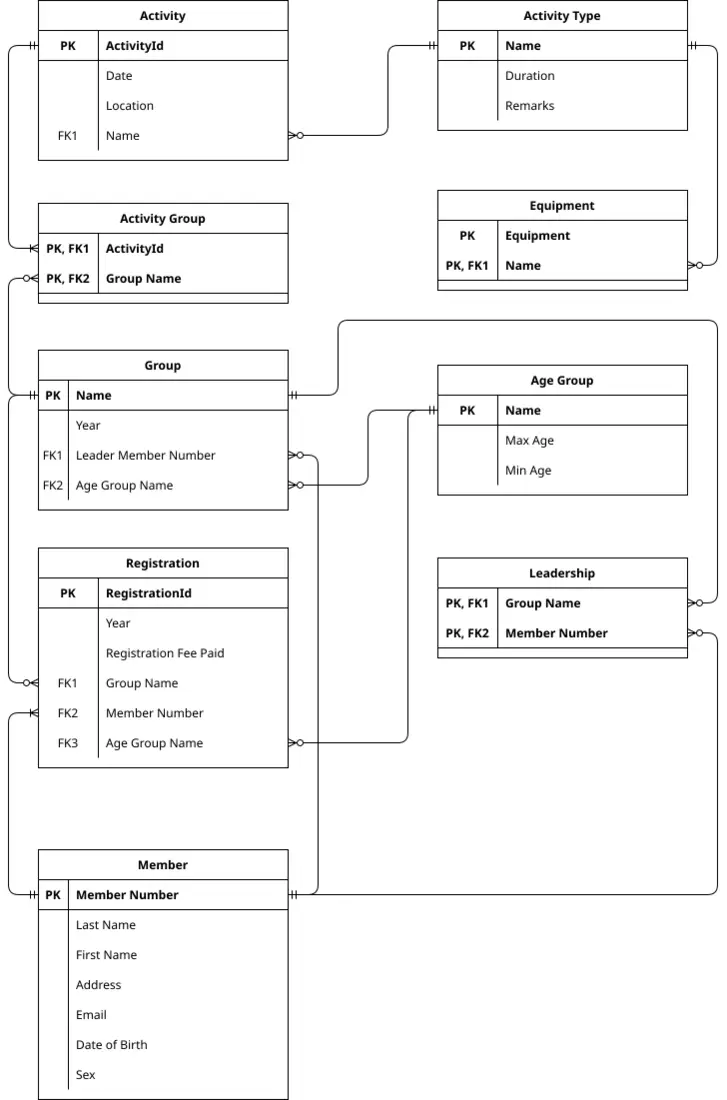

الحل

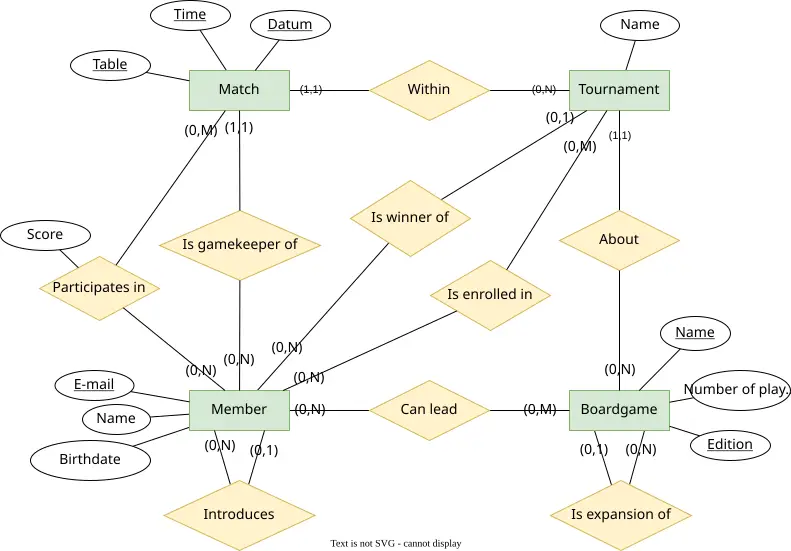

تمرين 3: جمعية ألعاب الطاولة

حوّل نموذج البيانات المفاهيمي التالي إلى نموذج بيانات منطقي وفق نموذج البيانات العلائقية. واستخدم draw.io.

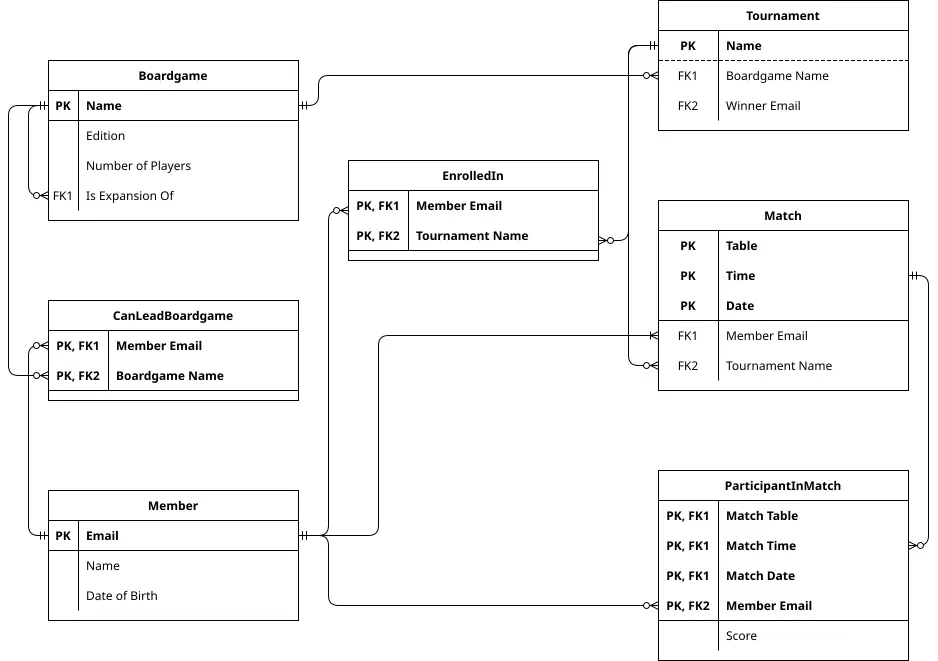

الحل

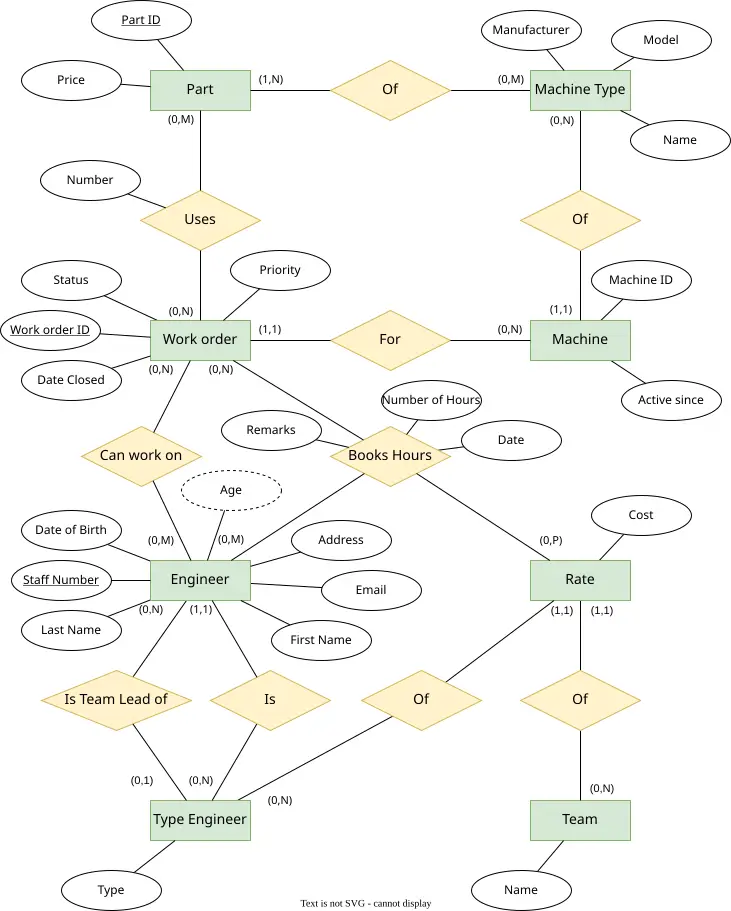

تمرين 4: الصيانة والإصلاح التقنيان

حوّل نموذج البيانات المفاهيمي التالي إلى نموذج بيانات منطقي وفق نموذج البيانات العلائقية. واستخدم draw.io.

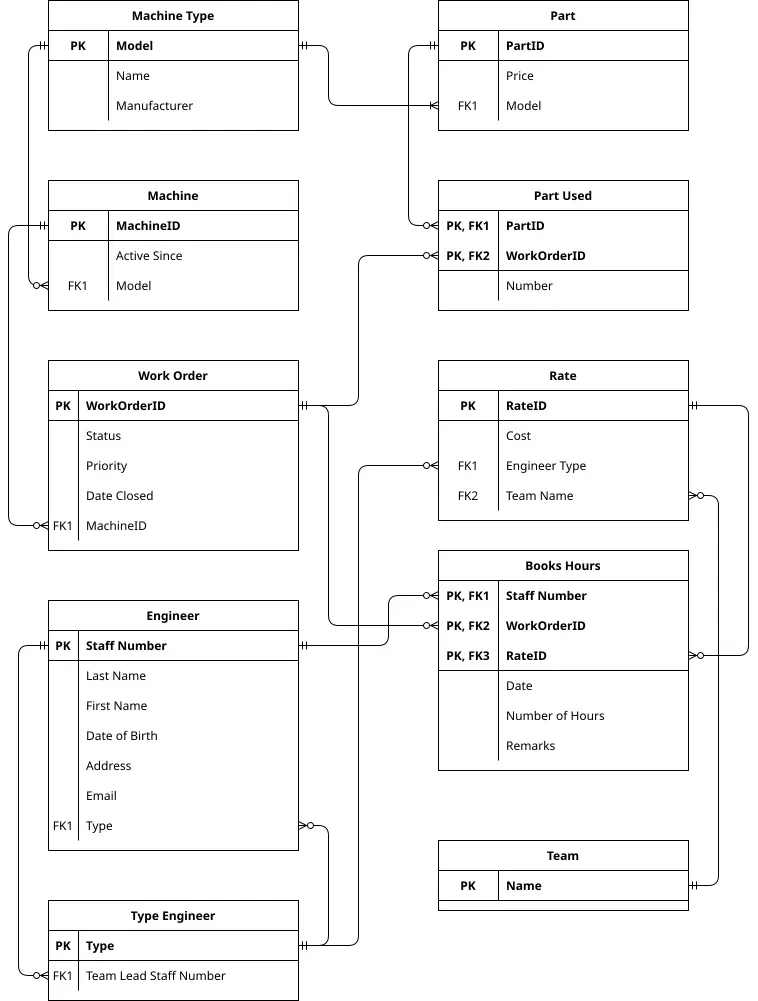

الحل

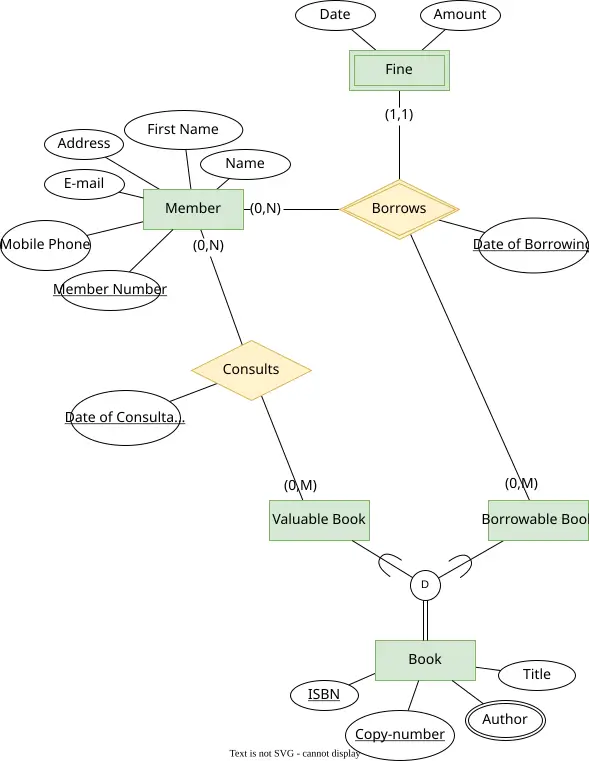

تمرين 5: المكتبة

حوّل نموذج البيانات المفاهيمي التالي إلى نموذج بيانات منطقي وفق نموذج البيانات العلائقية. واستخدم draw.io.

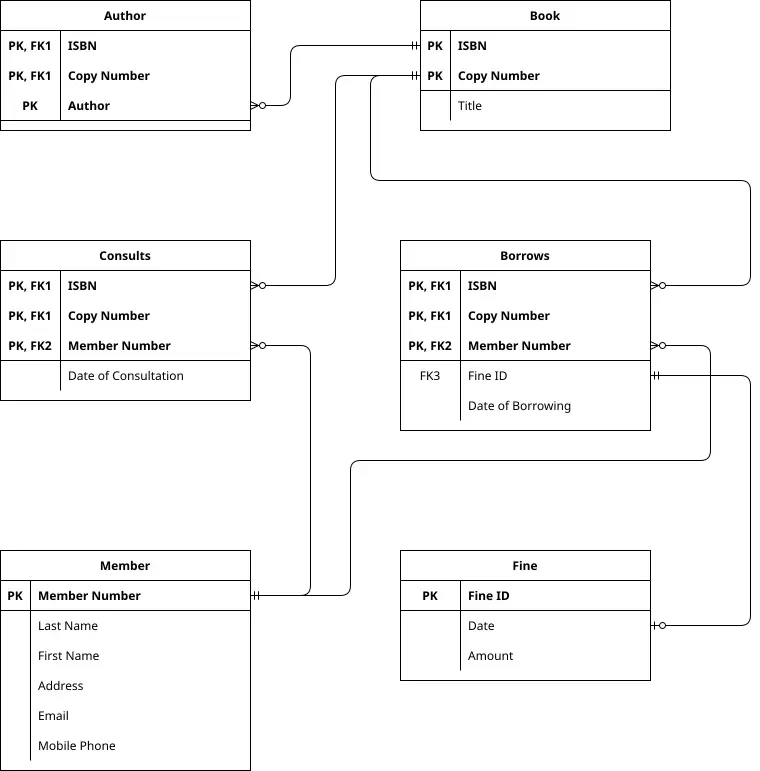

الحل
